当前位置:设计手册 > 3、货车与货台的关联设计

3.3、装卸货平台高度的确定

发布日期:2020-6-4 0:00:43 访问次数:4271


平台的高度是平台设计中最重要的要素,必须与使用平台的货车匹配。确定这一高度时,应尽量将使用平台与货车车厢底板之间的高度差缩至最小。使用平台高度调节板虽可解决高度差问题,但勿使形成的坡度过大,以免调节板擦碰到叉车底盘;同时,如坡度增大,影响装卸货效率,对调节板和叉车的结构和保养要求也相应会增高,更容易造成意外危险。决定平台高度首先应确定使用该平台的货车底板高度的范围,这个范围中间高度作为平台高度的参考值。通常货车所需平台高度在120140厘米之间。

下表所列是各种货车对应的平台高度参考值:

货车类型

平台高度

货柜车

140厘米

半拖车

125厘米

四轮货车

110厘米

冷藏车

135厘米

平板车

130厘米

注意:进货平台,货车在卸货过程中,货车底板会升高;出货平台,货车在装货过程中,货车底板会降低,幅度一般在1-15cm之间。

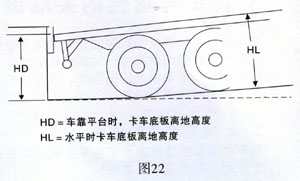

如平台前的装卸区有下挖的坡度,则需适当降低平台高度(图22)。这一坡度会使货车底板高度降低最高达20厘米,即HL值肯定大于HD值。

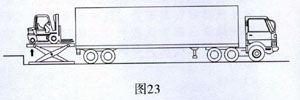

如使用平台的货车经常有车厢底板特高或特低,则需考虑设计专用泊车位、特殊车道和设备。典型的解决办法是设置“液压升降平台”(图23)。

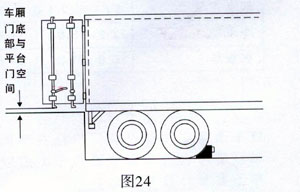

开放式平台通常在货车停靠平台后才打开货车厢门,这时平台高度要低到可使车厢门打开而不会碰到平台的程度,通常这一高度是130厘米(图24)。装卸区地面如有坡度,平台高度还应再低一些,因为车厢门尾端在打开时会向下倾斜,通常坡度每增加一个百分点,平台高度需相再降低1厘米。
